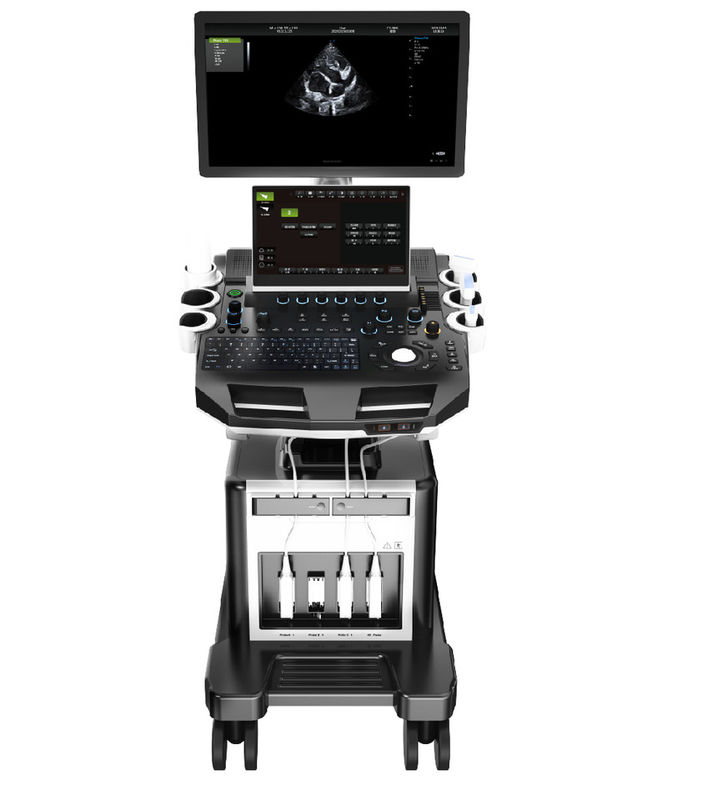

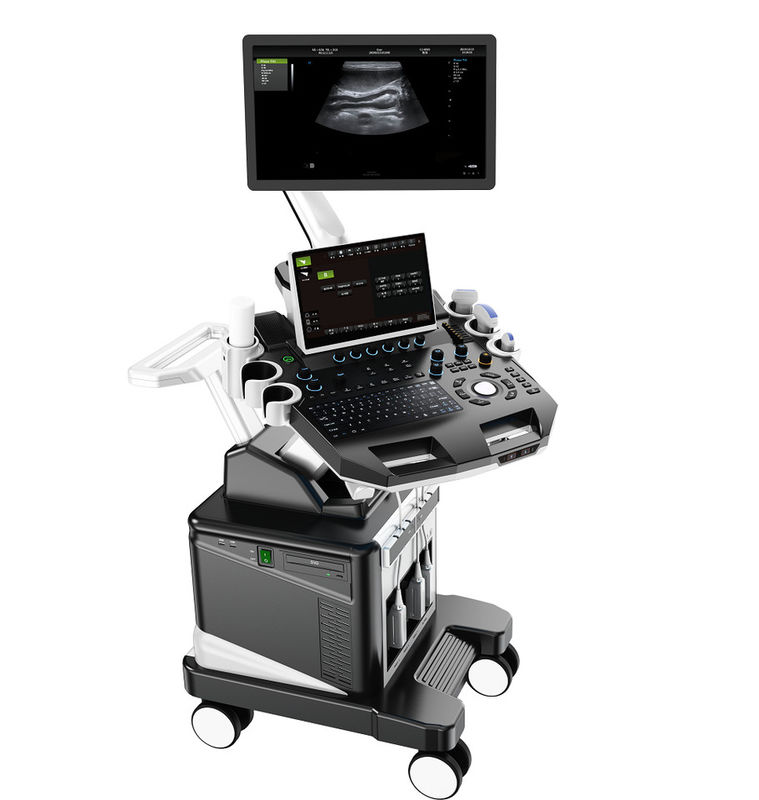

21.5“ LCD Scanner M Mode Imaging van de Karretje de Veterinaire Ultrasone klank

2. Toepassingen en Rapport

2.1 om aan de onderzoek en diagnosebehoeften van het huisdierenziekenhuis en wetenschappelijke onderzoeksinstellingen in het spijsverteringssysteem, reproductief systeem, urinesysteem, fysiek onderzoek, enz. te voldoen.

3. Hoofdspecificaties

3.1. De volledige Digitale Ultrasone Centrale verwerkingseenheid van Kleurendoppler

5. Systeemspecificatie

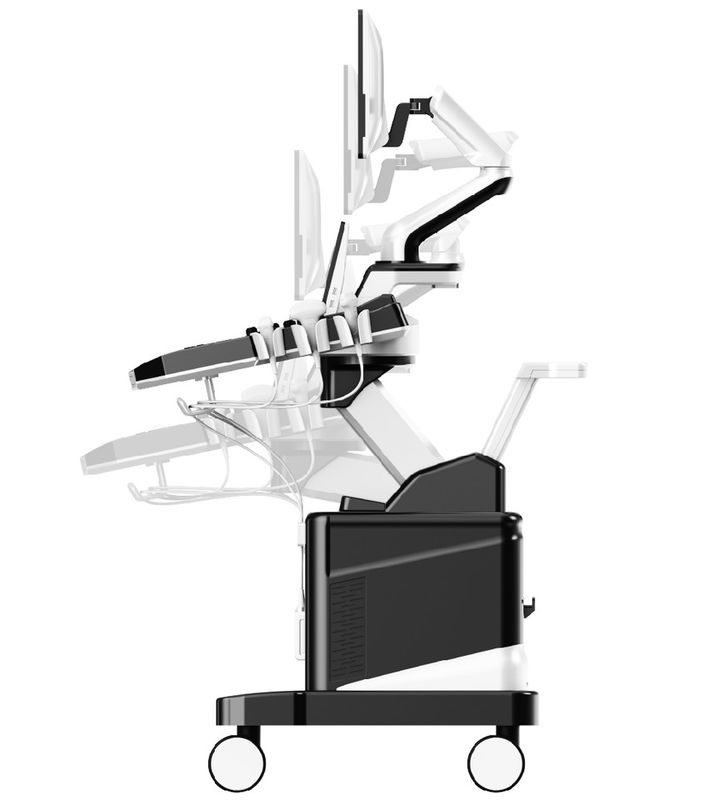

5.1 monitor: 21,5 duim - hoge resolutie medische LCD monitor, regelbare hoek

13,3 duimtouch screen, steun multi-aanraking

5.3.2D weergavewijze

1)Volledige Digitale Beamformers

2)Het digitale volledige dynamische concentreren zich, digitale veranderlijke opening en dynamische spoorverandering, A/D≥15-beetje

3)Het ontvangen van wijze: het overbrengen van en het ontvangen van kanaal ≥1024, multi-signaal parallelle verwerking

4)Lijndichtheid: ≥512, zichtbaar en regelbaar

5)Onder B-wijze, nadruknumber≥10 niveau, onophoudelijk regelbare nadrukpositie

6)TGC: 8 segment regelbaar

7)Aanwinst: B/M/D afzonderlijk regelbaar, ≥100dB

8)★Dynamic waaier: ≥180dB

9)★Max aftastendiepte: ≥360mm

10)Grijze schaal: 0-67, zichtbaar en regelbaar

11)Geluidsvermogen: 1%-100%

12)De lineaire tweedimensionale onafhankelijke afbuiging van de seriesonde

13)ZoomPIP (1,5/2,0/2,5/3,0/3,5/4,0/4,5/5,0/10 keer)

5.4. De Weergavewijze van kleurendoppler

1)Weergave: met inbegrip van snelheid, snelheidsverschil, energie, de vertoning van de richtingsenergie, enz.

2)Weergavemodus: B/C, B/C/M, B/POWER, B/C/PW

3)Lijndensity≥3 niveau

4)Kleuren verbergende technologie: zonder terug naar B kan de wijze c-wijze verbergen, slechts de vertoning van de snelheidsheerser kleuren

5)De grafiek van de bloedstroom, het profiel van de kleurenstroom aan maatregelen intravascular snelheid

5.5. Spectrale Doppler-Weergave

1)Vertoning: duplex/triplex volledig scherm, (PW slechts)

2)Aanwinst: ≥100dB

3)Regelbaar snelheids≥4 niveau

4)Maximum aftastensnelheid: DOW: Positieve of negatieve bloedstroom velocity≥7.6m/s;

CWD: bloedstroom velocity≥20.0m/s, min: ≤5 mm /s (Nonnoise-signaal);

5)Nul verschuivings regelbaar niveau ≥8

6)Weergavemodus: B, PW, B/PW, B/C/PW, B/CW, B/C/CW, ENZ.

7)De functie van de spectrumenvelop, Handmeting

8)Vertoningscontrole: het omgekeerde, nul verschuiving, B verfrist zich, de uitbreiding van D, B/D-uitbreiding, enz.

9)Slimme Doppler-technologie: vrij schakelaar tussen B+CFM-wijze in real time en PW-wijze in real time

5.6.★PView brede (facultatieve) gebiedsweergave

1)High-resolution vertoning, lengte kan tot 50cm

2)De voorwaartse uitwissing van de weergavesteun, geen behoefte aan re-weergave

3)Met de tweedimensionale brede wijze van de meningsweergave en de weergavewijze van de kleuren brede mening

5.7.Probe: breedband met frequentieomzetting, onafhankelijke frequentieomzetting onder B en CFM

1)Fundamenteel Frequentieconversion≥3 niveau;

2)1.Convex sonde

Fundamentele frequentie: de omzetting van de negen niveausfrequentie

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

Harmonische Frequentie: 4.0MHz/4.6MHz/5.0MHz, de omzetting van de drie niveausfrequentie

2. Lineaire sonde

Fundamentele frequentie: de omzetting 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz van de negen niveausfrequentie

Harmonische Frequentie: 8.0MHz/9.2MHz/10.0MHz, de omzetting van de drie niveausfrequentie

3. Gefaseerd - seriesonde

Fundamentele frequentie: de omzetting 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz van de negen niveausfrequentie

Harmonische Frequentie: 3.4MHz/3.8MHz/4.2MHz, de omzetting van de drie niveausfrequentie

4. Hoge gefaseerde frequentie - seriesonde

Fundamentele frequentie: de omzetting van de acht niveausfrequentie: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

Harmonische Frequentie: 6MHz/7MHz/8MHz, de omzetting van de drie niveausfrequentie

5.8 micro-convexe sonde

Fundamentele frequentie: de omzetting van de acht niveausfrequentie

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

Harmonische Frequentie: 6.0MHz/7.0MHz/8.0MHz, de omzetting van de drie niveausfrequentie

5.9 technische eisen ten aanzien van elektronische convexe sonde:

Frequentie: 2.0-5.4 Mhz, zijresolutie: ≤2 (depth≤80), ≤3mm (80<depth≤130)

asresolutie: ≤1 (depth≤80), ≤1mm (80<depth≤130)

dode streek: ≤3mm; Geometrische positienauwkeurigheid: broadwise: ≤5%; in de lengte: ≤5%

het ontdekken van depth≧240 mm
